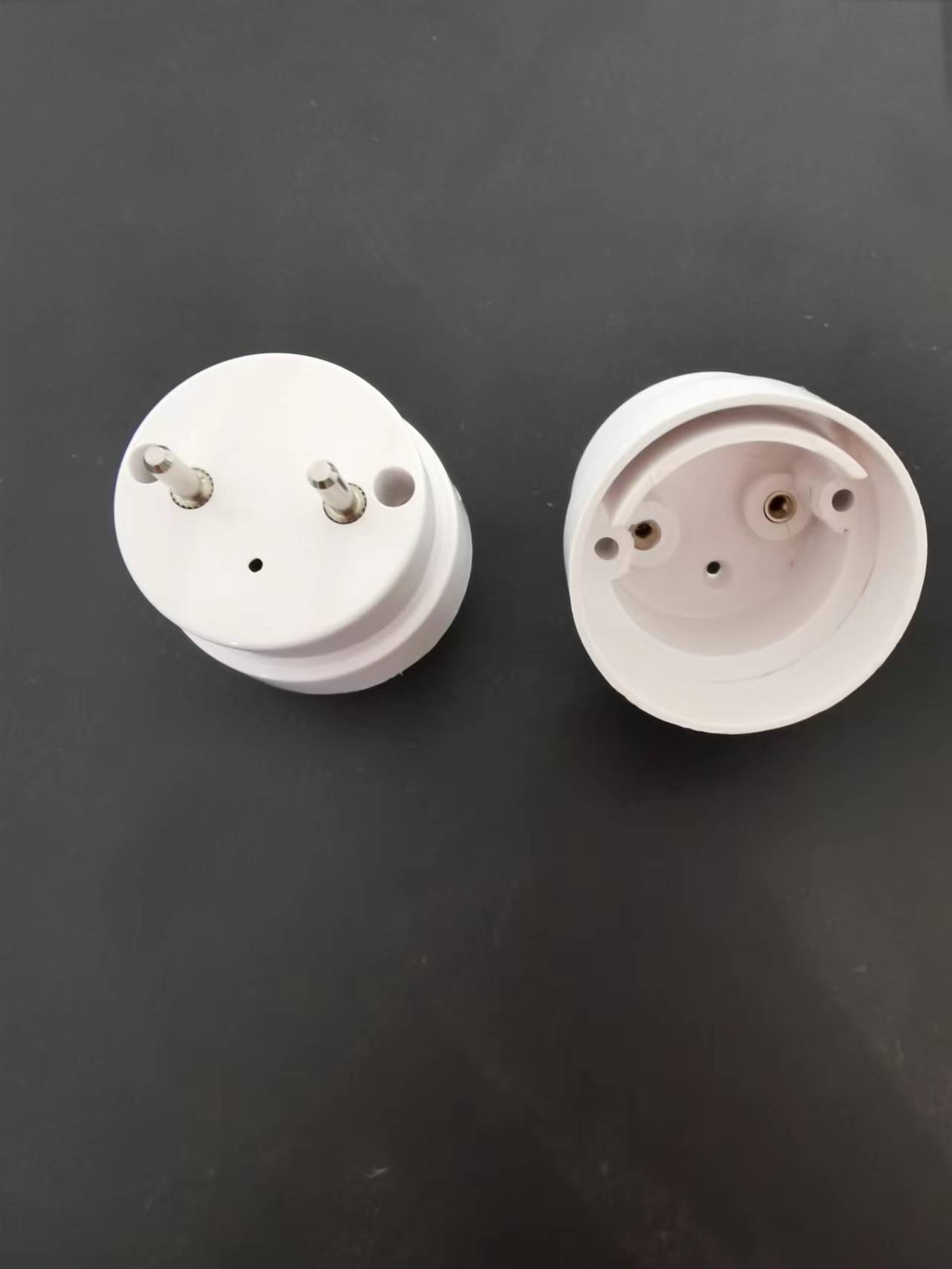

Hari ini kita berbicara tentang fitur utama dan pentingnyaLED T8 Double-End G13 End Caps.
1. Koneksi internal sangat penting:
Koneksi non-through: Tidak seperti tab logam di dalam tutup ujung lampu fluoresen tradisional yang hanya terhubung langsung ke filamen, koneksi internal dari tutup ujung G13 dari lampu LED adalah bagian dari sirkuit.
Shunters/Resistor Pembatas Saat Ini: Ini adalah perbedaan inti! Agar kompatibel dengan lampu lama yang belum dimodifikasi dan masih memiliki ballast induktif tradisional (atau ballast elektronik) yang dipasang di dalam, lampu T8 LED ganda "kompatibel" akan memasang komponen elektronik utama-resistor shunt atau pembatas arus di dalam tutup ujung di satu ujung (kadang-kadang kedua ujung).
Fungsi: Ketika lampu dimasukkan ke dalam lampu dengan pemberat tradisional, shunt/resistor akan "menipu" atau memotong reaktansi induktif atau pulsa tegangan tinggi yang dihasilkan oleh ballast, mencegah tegangan tinggi merusak sirkuit pengemudi di dalam lampu LED. Pada saat yang sama, memungkinkan induk AC untuk memasuki catu daya driver LED di dalam lampu setelah pembatasan arus.
Lokasi: Biasanya terletak di dalam tutup ujung di satu ujung (dua pin di dalam ujung ini adalah siram pendek dan terhubung ke sirkuit penggerak internal melalui shunt/resistor). Di dalam tutup ujung di ujung lain, kedua pin terhubung langsung ke input sirkuit penggerak (L dan N).
Penandaan: Ujung akhir tutup dengan shunt/resistor biasanya ditandai (seperti pelabelan, ukiran, diferensiasi warna atau struktur yang sedikit berbeda) untuk menunjukkan bahwa ini adalah ujung "ujung ballast" atau "bypass". Saat memasang, ujung ini harus dimasukkan ke dudukan lampu di sisi lampu yang terhubung ke pemberat!
Jenis bebas shunt (untuk lampu retrofit): Jika pemberat telah dilepas dari lampu (jumper yang terhubung langsung ke listrik L/N), lampu LED T8 tanpa shunt dapat digunakan. Struktur tutup ujung di kedua ujung lampu ini biasanya simetris, dan koneksi internal lebih sederhana (l/n pendek di satu ujung? Sirkut pendek di ujung lain? Ini tergantung pada desain spesifik, tetapi tidak diperlukan shunt). Harap baca instruksi dengan cermat saat membeli.
2. Desain dan Bahan Struktural:
Persyaratan isolasi tegangan tinggi: Karena akses langsung ke listrik (220V), persyaratan kinerja isolasi dari tutup ujung G13 dari tabung lampu LED sangat tinggi. Biasanya terbuat dari plastik berkualitas tinggi yang tahan api dan resisten tinggi (seperti PC, PBT).
Koneksi kawat internal: Ada kabel di dalam tutup ujung untuk menghubungkan kontak logam pin ke papan PCB atau modul driver di dalam tabung lampu. Kualitas dan keandalan pengelasan kabel ini sangat penting.
Pertimbangan disipasi panas: Shunt/resistor menghasilkan panas saat bekerja, dan desain tutup ujung kadang -kadang mempertimbangkan sejumlah disipasi panas (meskipun disipasi panas utama tergantung pada substrat aluminium tabung lampu).
3. Ringkasan penting:
Safety Barrier: Ini adalah penghalang isolasi fisik pertama yang mencegah pengguna dari sengatan listrik.
Node kritis dari sirkuit: Ini adalah tautan kunci dari akses listrik dan (untuk tipe yang kompatibel) bypass ballast.
Realisasi Kompatibilitas: Shunt/Resistor internal adalah komponen inti untuk mencapai kompatibilitas "tutup ujung dan mainkan" dengan lampu neon lama.
Instruksi Instalasi: Pengguna tutup ujung yang ditandai untuk dipasang dengan benar (shunt terminasi ballast side).
