Rumah Tabung T8 LED dengan PCB 10mm: FAQ Pembeli AS, Pemeriksaan Kesesuaian, dan Panduan Pengadaan untuk tahun 2026

Poin Penting bagi Pembeli Lampu AS

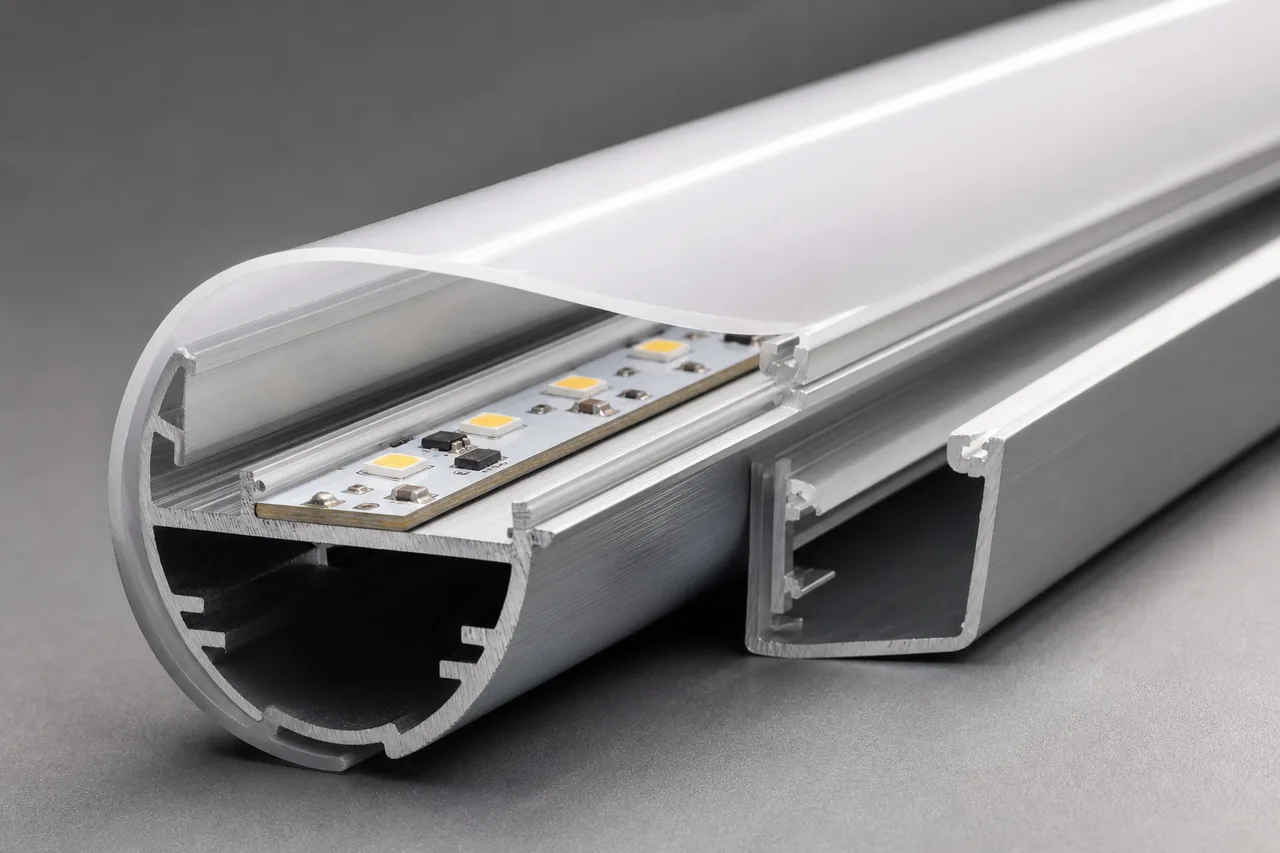

UngkapanKonstruksi rumah tabung semi-aluminium/semi-plastik JEmenjelaskan arsitektur praktis di balik kategori produk ini: dasar aluminium 6063 membawa papan LED dan membantu mengelola panas, sementara diffuser polikarbonat membentuk penutup optik yang terlihat. Pembagian itu penting. Aluminium memberi PCB permukaan pemasangan yang stabil dan tulang punggung mekanis yang dapat diprediksi; diffuser mengontrol penampilan, transmisi cahaya, dan akses ke papan. Ini bukan sekadar cangkang dekoratif.

Bagi pembeli AS, pertanyaan pertama bukanlah harga. Itu adalah kompatibilitas. PCB 10 mm lebih sempit daripada banyak papan tabung LED umum, dan pengemudi harus masuk ke dalam wadahnya tanpa menekan diffuser atau mengganggu tutup ujungnya. JE-28 terdaftar dengan tinggi driver maksimum 12 mm, jadi detail bodi driver, kabel, insulasi, dan pelepas tegangan Anda harus diperiksa secara bersamaan, bukan secara terpisah.

Standar JE-28 adalah IP20. Hal ini membuatnya cocok untuk mengeringkan luminer dalam ruangan dan rakitan tabung bergaya retrofit, tidak secara otomatis untuk area pencucian atau perlengkapan terbuka. JE juga menawarkan model wadah tabung kedap air untuk aplikasi seperti penerangan tanaman, penerangan lemari es, dan parkir luar ruangan, namun hal tersebut harus dianggap sebagai konfigurasi kedap air yang sesuai. Mulailah denganRumah tabung JE LED T8 dengan PCB 10mmspesifikasi dan minta gambar persisnya sebelum menyetujui pesanan produksi.

Spesifikasi Perumahan JE-28 LED T8: Dimensi, Bahan dan Pilihan Konfigurasi

JE-28 adalah housing T8 26 mm yang dibuat untuk ukuran papan PCB 10 x 1,2 mm. Dimensi tersebut merupakan titik awal kualifikasi mekanik. Papan dengan lebar nominal 10 mm masih dapat menimbulkan masalah jika tinggi komponen, sambungan solder, penempatan konektor, atau metode pemasangannya berbeda dari sampel yang digunakan selama pembangunan perumahan.

Housingnya menggunakan dasar aluminium 6063 dengan opsi diffuser polikarbonat dan penutup ujung plastik. JE mencantumkan pengaturan driver internal dan tinggi driver maksimum 12 mm. Panjang yang tersedia mulai dari 600 mm hingga 2400 mm, dengan panjang khusus tersedia. Panjang, penyelesaian diffuser, gaya tutup ujung, dan posisi pengemudi harus diperlakukan sebagai keputusan perakitan tunggal karena masing-masing mempengaruhi pemasangan, distribusi cahaya, dan pengepakan.

Cara Memenuhi Kualifikasi Housing T8 Sebelum Memesan: Pemeriksaan PCB, Driver, Diffuser dan End-Cap

Perumahan dapat terlihat benar pada halaman katalog dan masih gagal selama perakitan. Penyebab umum tidak terlalu dramatis: driver terlalu tinggi beberapa milimeter, PCB tertekuk di bawah diffuser, tutup ujung tidak menahan tabung dengan aman, atau konektor tidak memberikan ruang untuk pembengkokan kabel internal. Kualifikasi perakitan lengkap, tidak hanya ekstrusi aluminium.

1. Konfirmasikan garis besar PCB.Kirimkan kepada JE gambar papan yang sebenarnya, termasuk lebar 10 mm, tebal 1,2 mm, lubang pemasangan, penahan tembaga, konektor, dan komponen tertinggi. Jangan hanya mengandalkan ukuran nominal papan saja.
2. Periksa amplop pengemudi.Bandingkan tinggi dan lebar maksimum pengemudi dengan batas housing 12 mm. Sertakan terminal, heat-shrink, selongsong insulasi, dan kabel keluar dalam tinjauan jarak bebas.
3. Periksa kecocokan diffuser.Uji penutup polikarbonat yang dipilih untuk mengetahui pengikatan, lengkungan, titik api yang terlihat, dan kekuatan pelepasan. Diffuser yang terlalu ketat dapat menekan ekstrusi; salah satu yang terlalu longgar dapat berbunyi selama pengangkutan.
4. Tinjau penutup ujung dan kabel.Konfirmasikan bahan tutup, metode retensi, jalur kawat, akses konektor, dan apakah tabung jadi harus memenuhi standar pemasangan tertentu atau antarmuka perlengkapan pelanggan.
5. Setujui sampel yang sudah jadi.Nyalakan tabung rakitan, periksa perilaku panas dan tampilan cahayanya, lalu uji penyisipan ke dalam perlengkapan atau klip target. Catat versi komponen yang disetujui sebelum melakukan pemesanan produksi.

Mintalah gambar ekstrusi dan sampel fisik ketika proyek memiliki izin perlengkapan yang ketat. Sampel juga memperlihatkan masalah pengemasan dan penanganan yang tidak ditunjukkan pada gambar. Tabung panjang dapat tiba dengan tanda diffuser, kerusakan pada tutup ujung, atau sedikit bengkok jika desain karton tidak sesuai dengan panjang pengiriman. Perbaikan tersebut tidak mahal sebelum produksi massal dan mahal untuk diperbaiki setelah pengiriman distribusi AS.

FAQ: Apakah Perumahan Tabung T8 LED JE-28 Tahan Air atau Cocok untuk Penerangan Luar Ruangan dan Freezer?

Spesifikasi standar JE-28 yang disediakan oleh JE adalah IP20, sehingga harus diperlakukan sebagai housing di lokasi kering. Perbedaan tersebut sangat penting bagi pembeli yang menentukan penerangan pabrik, penerangan lemari es, parkir luar ruangan, atau instalasi apa pun yang terkena kondensasi, semprotan, debu, atau siklus suhu. JE menyatakan bahwa ia menawarkan model housing T8 tahan air untuk aplikasi khusus, tetapi versi tahan air harus diidentifikasi dan dikutip secara terpisah.

Akankah PCB 10 mm dan Driver Internal Cocok dengan Rumah Tabung T8 Ini?

Ya, JE-28 ditentukan untuk PCB 10 x 1,2 mm dan pengaturan driver internal, dengan tinggi driver maksimum 12 mm. Itu tidak berarti setiap papan 10 mm dan setiap driver internal akan muat. LED, kapasitor, konektor, dan kabel solder tertinggi pada papan Anda harus berada dalam jarak internal yang tersedia. Kirimkan kepada JE file PCB dan lembar data driver untuk tinjauan kesesuaian, lalu verifikasi hasilnya dengan sampel yang terisi.

Bagaimana Cara Kerja Sampel, MOQ, Panjang Khusus, Perkakasan, dan Pengiriman ke Forwarder AS?

JE menyatakan bahwa mereka dapat menyediakan sampel, kutipan, panjang khusus, ekstrusi OEM/ODM, dan pengiriman ke gudang pengirim barang pelanggan. Detail komersial bergantung pada profil yang dipilih, diffuser, penutup ujung, status perkakas, kuantitas, pengemasan, dan pengaturan tujuan. Mintalah waktu tunggu sampel, MOQ produksi, biaya perkakas jika diperlukan cetakan pribadi, toleransi panjang potongan, dimensi karton, dan dokumen yang disertakan dengan pengiriman. Jika tim Anda menggunakan perusahaan ekspedisi AS, berikan alamat gudang dan persyaratan penandaan kargo sebelum penawaran diselesaikan.

Manufaktur JE Dongguan, Ekstrusi OEM/ODM dan Dokumentasi Luminer Jadi

JE, secara resmi Dongguan Jinen Lighting Technology Co., Ltd., memproduksi komponen pencahayaan LED ekstrusi di Dongguan, Tiongkok. Jajarannya mencakup profil aluminium LED, profil plastik LED, tabung PC dan diffuser, rumah tabung T5, T6, T8, T10, dan T12, ditambah rumah lampu tahan tri. Keluasan produk tersebut berguna ketika suatu proyek mengubah ukuran atau konstruksi setelah prototipe pertama. Pembeli dapat membandingkan rumah semi-aluminium, alas aluminium penuh, atau diameter tabung berbeda melalui pemasok yang sama daripada memulai kembali seluruh proses pengadaan.

JE mendukung cetakan publik, cetakan pribadi, ekstrusi OEM/ODM, dan pekerjaan proyek khusus. Sumber cetakan publik dapat masuk akal untuk geometri JE-28 standar ketika profil sudah sesuai dengan persyaratan PCB dan diffuser Anda. Cetakan pribadi menjadi lebih mudah dipertahankan ketika Anda memerlukan kantong konektor yang tidak standar, fitur pemasangan yang berbeda, tutup ujung yang dipatenkan, atau penampang yang direvisi. Pilihan yang tepat bergantung pada volume yang diharapkan dan seberapa besar kendali yang Anda perlukan atas pasokan di masa mendatang.

Untuk importir dan pabrik penerangan AS, dokumentasi harus mencakup lebih dari sekedar foto produk. Mintalah gambar profil, deskripsi material, opsi diffuser, toleransi panjang, spesifikasi tutup ujung, detail pengepakan, dan informasi kelistrikan untuk luminer yang telah selesai. Wadahnya sendiri tidak sama dengan tabung LED bersertifikat. Jika pelanggan, AHJ, distributor, atau spesifikasi proyek Anda memerlukan daftar tertentu atau dokumen kepatuhan, identifikasi persyaratan tersebut sebelum desain dibekukan.

JE juga menyatakan bahwa mereka melayani grosir, kontraktor, pabrik penerangan, dan pelanggan proyek khusus. Hal ini membuat pemasok tersebut cocok untuk pembelian komponen dan pengembangan tabung label pribadi, asalkan cakupan komersialnya ditulis dengan jelas. Cantumkan gambar yang disetujui, contoh foto, nomor revisi, dan pilihan bahan pada dokumentasi pembelian. Hal ini mencegah masalah umum dalam sumber ekstrusi: batch pengganti yang secara dimensi dekat namun sebenarnya tidak dapat dipertukarkan.
