Pengkabelan Tutup Ujung G5

Pertama, mohon klarifikasi: apa sebenarnya yang Anda maksud dengan "kawat"?

Dalam proses pembuatan tabung LED T5 dan G5, "kabel tunggal/multi-kabel/nirkabel" biasanya mengacu pada jumlah kabel yang mengarah dari tutup ujung, bukan metode catu daya dari tabung itu sendiri (catu daya ujung tunggal/ ujung ganda). Kedua konsep ini mudah membingungkan.

• Kabel tunggal:Tutup ujungnya hanya mengeluarkan satu kabel, biasanya kabel hidup (L) atau kabel netral (N).
• Multi-kabel (kabel ganda):Tutup ujung mengeluarkan dua kabel, biasanya satu kabel hidup dan satu kabel netral.
• Nirkabel:Tutup ujungnya sendiri tidak mengeluarkan kabel apa pun; hanya ada dua pin G5.

Setelah hal ini diklarifikasi, logika kombinasional selanjutnya mudah dipahami.

Kombinasi 1: Kabel Tunggal Satu Ujung + Nirkabel Satu Ujung → Tabung Bertenaga Ujung Tunggal

Ini adalah konfigurasi paling umum untuk tabung LED terintegrasi T5 di pasaran.

Metode koneksi:Daya hanya disuplai dari ujung kabel tunggal. Kabel tunggal ini terhubung ke kabel hidup atau netral, sedangkan kabel lainnya (hidup atau netral) dihubungkan langsung ke pin di ujung lainnya melalui sirkuit internal tabung lampu. Di ujung nirkabel, satu pin bertanggung jawab atas fiksasi mekanis dan konduktivitas, sedangkan pin lainnya mungkin tidak terhubung atau mengalami korsleting internal.

Namun, ada detail produksi yang penting: jarak pin dudukan lampu T5 G5 hanya 5 mm. Saat salah satu ujungnya diberi daya, kedua pin berada sangat berdekatan, dan kabel internal yang tidak tepat dapat dengan mudah menyebabkan korsleting. Oleh karena itu, insulasi dan tata letak kabel di dalam tutup ujung kawat tunggal merupakan indikator utama keahlian pemasok tutup ujung.

Skenario Aplikasi:Penerangan kantor, lampu rak supermarket, lampu lemari, lampu etalase. Jenis lampu ini biasanya menggunakan braket terintegrasi, hanya memerlukan satu input daya, menyederhanakan pemasangan, dan pengguna akhir tidak memerlukan pengetahuan kelistrikan apa pun.

Kombinasi Dua: Satu Kawat dari Setiap Ujung → Tabung Lampu Bertenaga Dua Ujung

Metode ini umum terjadi pada proyek renovasi teknik.

Metode Koneksi:Pimpin kawat dari tutup lampu di kedua ujung tabung lampu. Hubungkan salah satu ujung ke kabel hidup (L) dan ujung lainnya ke kabel netral (N). Arus mengalir masuk dari satu ujung dan keluar dari ujung lainnya. Dua pin G5 di dalam tutup lampu dihubung pendek, membentuk satu elektroda.

Mengapa catu daya ujung ganda lebih disukai di bidang teknik?Saat memasang kembali dudukan lampu neon lama, dudukan G5 asli biasanya dihubungkan secara paralel, yang berarti kedua pin mengalami hubungan pendek secara internal. Lampu ujung ganda dapat langsung disesuaikan dengan dudukan jenis ini tanpa perlu diganti dengan dudukan yang tidak sejajar. Jika lampu berujung tunggal dipasang pada dudukan paralel, lampu akan langsung mengalami korsleting saat dinyalakan. Hal ini terjadi di komunitas teknik Hong Kong; bahkan ada yang membakar casing plastik dudukannya yang lama.

Tindakan Pencegahan Produksi:Kedua ujung tutup lampu berujung ganda harus memiliki kabel, namun warna kabel harus dapat dibedakan dengan jelas (misalnya, salah satu ujung bertanda L, ujung lainnya N) untuk menghindari pengkabelan terbalik selama pemasangan. Selain itu, perkabelan internal lampu neon berujung ganda harus memastikan tidak ada sambungan listrik antara kedua ujungnya; jika tidak, lampu akan mengalami korsleting.

Skenario Aplikasi:Bengkel pabrik, tempat parkir, gudang, dan pusat logistik. Lokasi-lokasi ini sering kali memerlukan perkuatan dudukan lampu neon lama, dan solusi catu daya ujung ganda menawarkan kompatibilitas yang lebih baik.

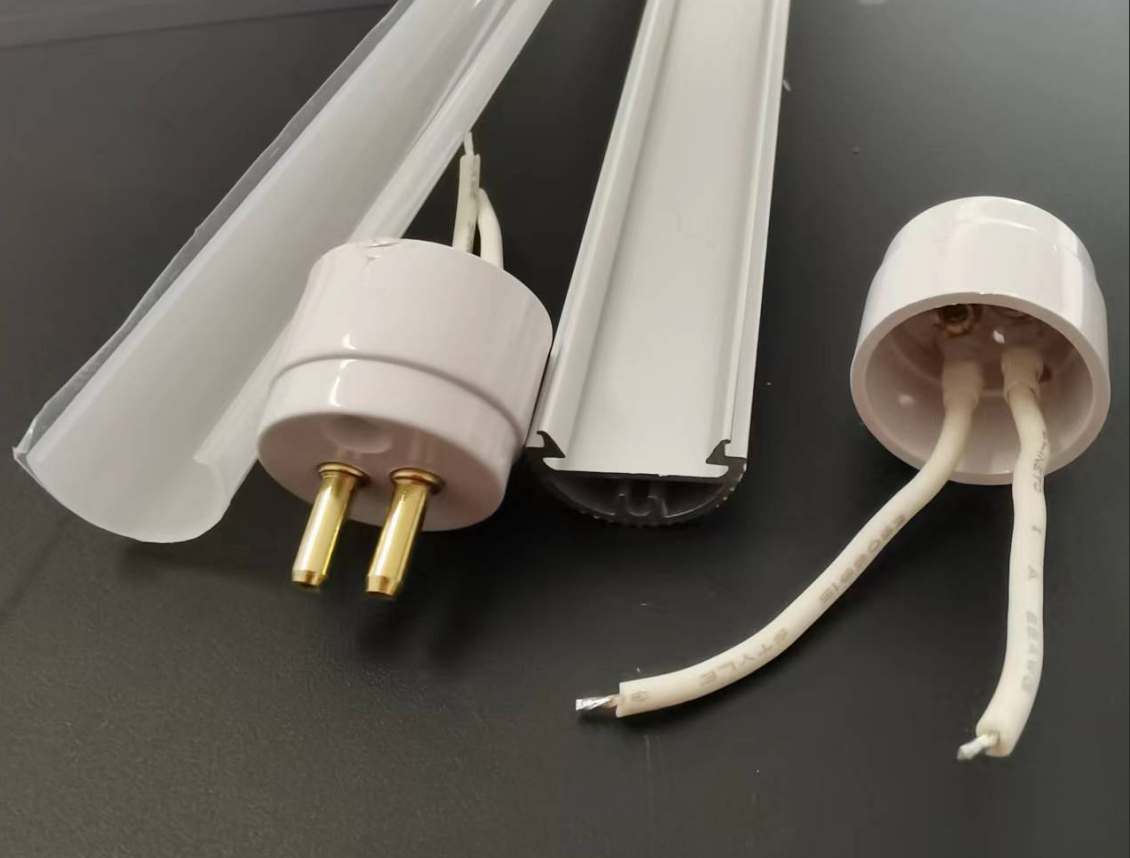

Kombinasi 3: Satu Ujung dengan Kabel Aktif (Kabel Ganda) + Satu Ujung dengan Penutup Ujung Nirkabel → Catu Daya Ujung Tunggal yang Ditingkatkan

Kombinasi ini merupakan versi catu daya ujung tunggal yang disempurnakan, cocok untuk skenario dengan persyaratan keselamatan dan keandalan yang lebih tinggi.

Metode Koneksi:Tutup ujung catu daya mengarahkan keluar kabel hidup dan netral, langsung menghubungkan ke catu daya driver atau daya AC. Ujung nirkabel hanya digunakan untuk dukungan mekanis dan koneksi sirkuit, dan tidak menangani input daya.

Perbedaan dari Solusi Single-Wire Single-Ended:Dalam solusi ujung tunggal kabel tunggal, perkabelan internal tabung lampu memerlukan desain "satu kabel masuk, dan kabel lain menghubungkan secara internal ke ujung lainnya", sehingga membuat perkabelan internal relatif rumit. Sebaliknya, dalam solusi ujung tunggal kabel ganda, kabel aktif dan kabel netral dimasukkan melalui penutup ujung yang sama, sehingga mencapai desain sirkuit internal yang lebih langsung, mengurangi potensi titik kegagalan, dan meningkatkan keselamatan.

Keuntungan Produksi:Untuk produsen tabung lampu T5 terintegrasi, metode ini menawarkan efisiensi perakitan yang lebih tinggi dibandingkan menggunakan penutup ujung tunggal. Karena semua kabel daya terkonsentrasi di satu ujung, tidak diperlukan kabel silang di dalam tabung lampu, sehingga mengurangi risiko korsleting internal.

Aplikasi:Pencahayaan medis, pencahayaan pendidikan, tampilan komersial kelas atas.
