Cara Merekayasa Rumah LED untuk Lingkungan Rel Getaran Tinggi

Rolling stock adalah lingkungan yang tidak bersahabat bagi elektronik. Setiap kali kereta menabrak saklar jalur, energi kinetik frekuensi tinggi berpindah dari bogie ke atas melalui sasis dan langsung ke panel langit-langit. Ketika pihak berwenang transit mengeluh tentang lampu kabin yang berkedip-kedip atau perlengkapan overhead yang mati, masalahnya jarang terjadi pada chip LED itu sendiri. Kegagalan hampir selalu disebabkan oleh lingkup mekanis.

SebuahPerumahan lampu Kendaraan Rel LEDbukan sekadar penutup dekoratif. Ini adalah peredam kejut struktural, sistem manajemen termal, dan penghalang keselamatan jiwa utama. Jika desain ekstrusi gagal memperhitungkan resonansi harmonis, ekspansi termal, atau kode kebakaran transit, sistem pencahayaan akan gagal jauh sebelum umur pakainya. Mendesain untuk lingkungan ini memerlukan pengabaian asumsi standar pencahayaan komersial dan rekayasa khusus untuk gerakan yang konstan dan penuh kekerasan.

Mendiagnosis Kegagalan Mekanik dan Termal pada Penerangan Rolling Stock

Untuk merancang perumahan yang lebih baik, pertama-tama Anda harus memahami secara pasti bagaimana desain yang ada saat ini di lapangan. Lingkungan kereta api menyebabkan perlengkapan penerangan mengalami kombinasi guncangan fisik, perubahan suhu ekstrem, dan wilayah udara terbatas. Ketika sebuah housing tidak dirancang dengan baik, gejala-gejalanya biasanya muncul dalam tiga mode kegagalan yang berbeda.

Retak Mikro Sambungan Solder
Penyebab paling umum lampu kereta berkedip-kedip adalah kelelahan mekanis. Ketika ekstrusi LED aluminium dipasang secara kaku ke panel langit-langit yang bergetar tanpa redaman yang tepat, rumahan mentransfer energi kinetik tersebut langsung ke PCB internal. Lenturan yang konstan menyebabkan retakan mikro pada sambungan solder yang menghubungkan dioda ke papan. Pembeli sering menyalahkan produsen PCB, namun penyebab utama adalah housing yang tidak memiliki isolasi guncangan internal untuk baki LED.

Penggilasan Polikarbonat dan Ejeksi Diffuser
Kereta api mengalami siklus termal yang parah. Mobil penumpang yang diparkir di halaman rel semalaman mungkin akan turun di bawah titik beku, kemudian memanas dengan cepat saat sistem HVAC dan penerangan menyala. Aluminium dan plastik memuai dengan kecepatan berbeda. Jika toleransi mekanis antara dasar aluminium dan diffuser plastik terlalu ketat, ekspansi termal akan menciptakan tekanan yang sangat besar. Hal ini menyebabkan "crazing"—jaringan retakan mikroskopis pada polikarbonat—atau lebih buruk lagi, menyebabkan diffuser melengkung dan keluar dari jalurnya saat terjadi pengereman mendadak.

Set Kompresi Segel IP65
Gerbong kereta bawah tanah memerlukan prosedur pembersihan yang agresif, sering kali melibatkan pencucian bertekanan tinggi. Untuk mengatasi hal ini, rumah lampu transit LED yang tahan getaran memerlukan peringkat IP65 yang andal. Namun, getaran yang konstan menyebabkan bahan paking yang lebih rendah menjadi rata seiring berjalannya waktu, sebuah fenomena yang dikenal sebagai set kompresi. Setelah segel kehilangan ingatannya, kelembapan dan bahan kimia pembersih melewati wadahnya, menyebabkan korsleting pada komponen listrik.

Kriteria Pemilihan Material untuk Kepatuhan EN45545 dan Peredam Getaran

Menentukan material untuk penerangan rel memerlukan keseimbangan kekakuan struktural dengan mandat keselamatan penumpang yang ketat. Anda tidak bisa begitu saja menggunakan ekstrusi komersial yang sudah tersedia. Setiap komponen harus melewati standar rel yang ketat, terutama EN45545, yang mengatur perilaku kebakaran dan material pada kendaraan kereta api.

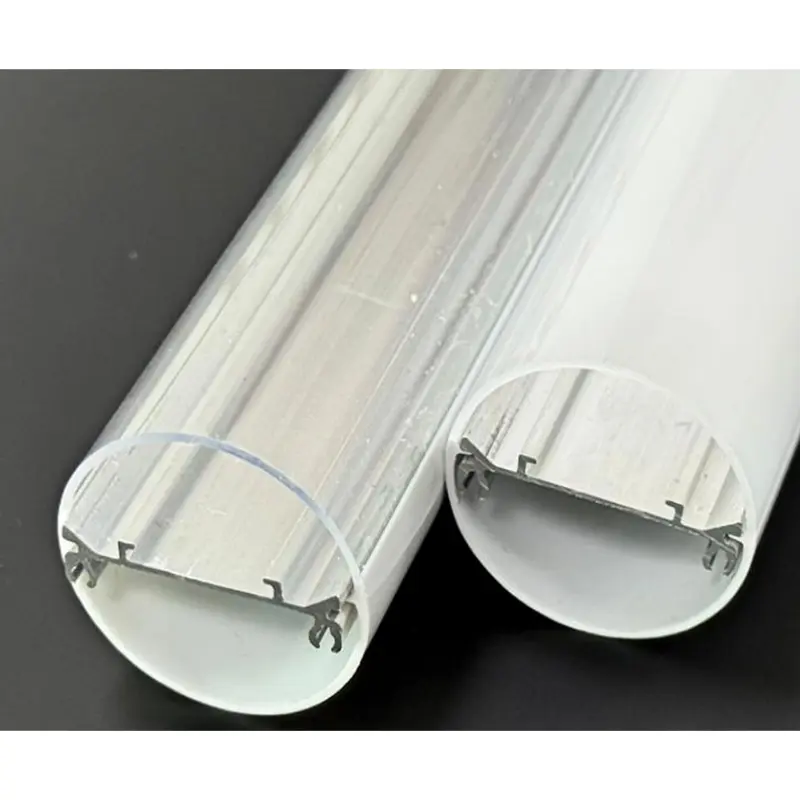

Profil Dasar: Aluminium 6063-T5
Untuk ekstrusi struktural utama, aluminium 6063-T5 adalah standar industri. Temperatur T5 memberikan sifat mekanik yang tepat yang diperlukan untuk ekstrusi LED aluminium untuk gerbong: cukup kaku untuk menjangkau panjang langit-langit gerbong kereta tanpa kendur, namun cukup ulet untuk menahan getaran frekuensi rendah tanpa patah. Yang terpenting, aluminium 6063 menawarkan konduktivitas termal yang sangat baik, bertindak sebagai heat sink yang sangat efisien untuk strip LED output tinggi.

Diffuser: Polikarbonat Tahan Api (PC)
Terkait penutup optik, PMMA standar (akrilik) terlalu rapuh untuk aplikasi rel. Dampak yang kuat akan menghancurkannya, menciptakan pecahan yang berbahaya. ABS standar murah tetapi tidak memenuhi persyaratan asap dan toksisitas peraturan kebakaran transit.

Anda harus menentukan PC tahan api (polikarbonat). PC dapat menahan benturan langsung tanpa pecah, sehingga ideal untuk angkutan umum dengan lalu lintas tinggi. Yang lebih penting lagi, formulasi khusus PC dapat memenuhi persyaratan EN45545 Hazard Level 3 (HL3). Artinya jika terjadi kebakaran di kabin, rumah tidak akan menyebarkan api, dan asap yang dikeluarkan akan tetap berada di bawah ambang batas toksisitas yang diperlukan untuk memastikan penumpang dapat melakukan evakuasi dengan aman.

Gasket dan Penutup Ujung
Hindari PVC standar atau karet murah untuk segel penutup ujung. EPDM atau silikon bermutu tinggi adalah wajib. Bahan-bahan ini tahan terhadap suhu ekstrem dan degradasi UV sambil mempertahankan pantulan tekannya, memastikan penutup perlengkapan LED kendaraan rel IP65 tetap kedap air setelah bertahun-tahun terkena getaran harian.

Memvalidasi Pembuangan Panas dengan Simulasi Termal Berbasis AI

Panas adalah musuh umur panjang LED. Di kantor komersial, perlengkapan LED melepaskan panas ke udara sekitar terbuka. Pada kereta berkecepatan tinggi, rumah penerangan sering kali tersembunyi di panel langit-langit berinsulasi tepat di bawah saluran HVAC besar yang menghasilkan panas. Suhu sekitar di sekitar perlengkapan telah meningkat, sehingga secara drastis mengurangi delta-T (perbedaan suhu) yang diperlukan untuk pendinginan yang efektif.

Sebelum memotong perkakas mahal untuk profil ekstrusi baru, manajemen termal harus divalidasi secara digital. Alur kerja teknik modern kini menggunakan perangkat lunak simulasi termal berbantuan AI untuk memodelkan dengan tepat bagaimana panas berpindah melalui wadah dalam ruang terbatas.

Simulasi memodelkan jalur termal dari dioda LED, melalui pasta termal, masuk ke PCB, dan keluar melalui sirip aluminium 6063-T5. Pemecah yang digerakkan oleh AI dapat dengan cepat mengulangi ratusan geometri sirip—menyesuaikan ketebalan, jarak, dan sudut unit pendingin—untuk menemukan konfigurasi tepat yang memaksimalkan luas permukaan tanpa menambah bobot yang tidak perlu. Berat adalah metrik penting dalam desain kendaraan rel; rumah yang berat meningkatkan massa kereta secara keseluruhan, sehingga meningkatkan konsumsi energi. Dengan memvalidasi pembuangan panas secara digital, para insinyur dapat merancang rumah LED rel manajemen termal yang menjaga suhu sambungan dioda di bawah 80°C sekaligus meminimalkan massa profil aluminium.

Desain untuk Kemampuan Manufaktur (DFM) dalam Profil Aluminium dan Polikarbonat Khusus

Bahkan model CAD yang paling optimal pun tidak ada gunanya jika tidak dapat diproduksi secara andal dalam skala besar. Ekstrusi aluminium dan plastik memerlukan kontrol yang tepat terhadap aliran material, laju pendinginan, dan gesekan cetakan. Dongguan Jinen Lighting Technology (JE) mengoperasikan 20 jalur ekstrusi plastik dan 5 aluminium, memberikan dukungan DFM untuk mengatasi kelemahan struktural sebelum tahap perkakas.

Saat rekayasa aperumahan lampu kendaraan rel LED khusus, ikuti tindakan DFM spesifik berikut:

1. Keseimbangan Ketebalan Dinding:Pastikan penampang profil aluminium Anda memiliki ketebalan dinding yang seragam. Bagian yang tebal mendingin lebih lambat dibandingkan bagian yang tipis. Jika flensa pemasangan yang berat berada di sebelah sirip heat-sink yang tipis, pendinginan yang tidak merata akan menyebabkan profil melengkung atau terpelintir saat keluar dari cetakan ekstrusi. Pertahankan transisi ketebalan secara bertahap.
2. Rancang Toleransi Snap-Fit yang Murah Hati untuk PC:Polikarbonat menyusut saat mendingin. Saat merancang jalur yang saling bertautan di mana diffuser PC terpasang pada dasar aluminium, hitung koefisien ekspansi termal untuk kedua material. Tinggalkan celah ekspansi yang tepat. Jika pemasangannya terlalu ketat, PC akan membungkuk ke luar saat kereta memanas.
3. Saluran Gasket Dalam Insinyur:Peringkat IP65 memerlukan lebih dari sekadar mengompresi sepotong silikon. Rancang saluran retensi khusus berbentuk U ke dalam ekstrusi aluminium. Dinding saluran harus cukup dalam untuk mengunci paking secara mekanis pada tempatnya sehingga tidak dapat menggelinding atau bergeser akibat getaran lateral.
4. Minimalkan Rongga Berongga pada Profil Plastik:Bagian berongga dalam ekstrusi plastik memerlukan cetakan yang rumit dan mahal dengan mandrel internal. Jika memungkinkan, rancang penutup PC sebagai profil dinding tunggal dengan rusuk penyangga, bukan bagian berbentuk tabung tertutup. Hal ini mengurangi biaya perkakas dan mempercepat produksi di jalur ekstrusi.

Menyelaraskan Kemampuan Ekstrusi OEM dengan Standar Pengadaan Transit AS

Membawa perlengkapan penerangan kereta api ke pasar AS memerlukan penelusuran jaringan spesifikasi pengadaan yang rumit, mulai dari pedoman FTA lokal hingga sertifikasi keselamatan yang ketat. Otoritas transit AS mengevaluasi penawaran berdasarkan keandalan dan kepatuhan jangka panjang, yang mengalihkan tanggung jawab besar ke produsen lampu dan, lebih jauh lagi, pemasok komponen mereka.

Pengadaan ekstrusi komersial standar akan menyebabkan kegagalan selama fase guncangan, getaran, dan pengujian api. Anda memerlukan mitra OEM yang dasar produksinya sudah sesuai dengan persyaratan tingkat transit. JE memasok produsen lampu OEM secara global, menawarkan cetakan publik untuk aplikasi standar dan cetakan pribadi untuk desain eksklusif dengan spesifikasi tinggi.

Dengan bermitra dengan produsen yang secara inheren memahami toleransi yang diperlukan untuk aluminium 6063-T5 dan polikarbonat yang memenuhi standar EN45545, Anda menghilangkan fase coba-coba dalam pengembangan produk. Anda mendapatkan rumah yang menyatu dengan rapi, tertutup rapat, dan bertahan dari penyalahgunaan mekanis yang tiada henti di lingkungan rel. Untuk spesifikasi teknis pada profil khusus atau untuk meninjau cetakan siap transit yang ada, evaluasi yang sudah terbuktiProdusen perumahan penerangan kereta bawah tanah OEMyang dapat memberikan landasan mekanis tepat yang dibutuhkan proyek transit Anda berikutnya.
